공간 미디어 3D 시뮬레이터
Show Simulator는 프로젝터 배치, 화면 보정(워프), 겹침 블렌딩을 3D 디지털트윈 위에서 미리 실행해 보는 시뮬레이터입니다. 벽과 곡면, 기둥, 구, 터널까지 실제 공간 그대로 다룹니다.
작업 프로세스
방 치수(mm)를 넣고 벽·기둥·구 같은 물체를 놓습니다. 현장 3D 모델(OBJ · GLB · GLTF)도 불러올 수 있습니다.
프로젝터의 위치·방향·화각·밝기(루멘)를 정합니다. 투사 계산기로 필요한 투사 거리와 화면 크기를 계산합니다.
실제로 투사했을 때의 모습을 3D로 봅니다. 빛이 가려지는 곳과 겹치는 곳이 바로 보입니다.
영상을 면 모양에 맞게 보정하고, 겹치는 부분의 밝기를 자동으로 맞춥니다.
프로젝터별 보정 영상(MP4), MPCDI, 블렌드 맵(PNG), 정합 값(JSON)으로 내보냅니다.
공간 오브젝트

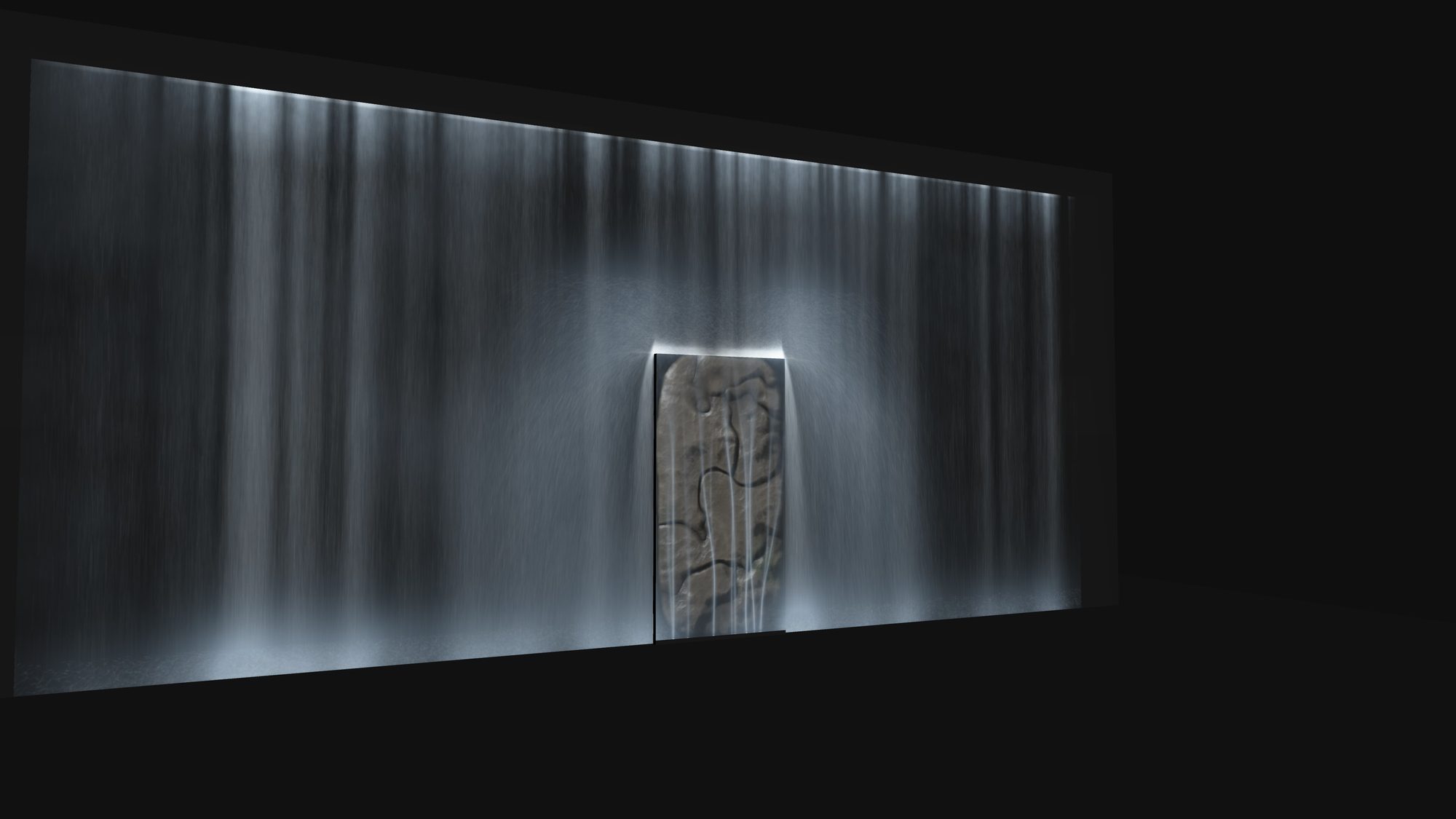

문이 있는 벽에 프로젝터 6대로 폭포 영상을 투사한 예입니다. 문을 바위처럼 보고, 떨어지는 물이 문에 부딪혀 양옆으로 갈라지도록 만든 영상입니다.

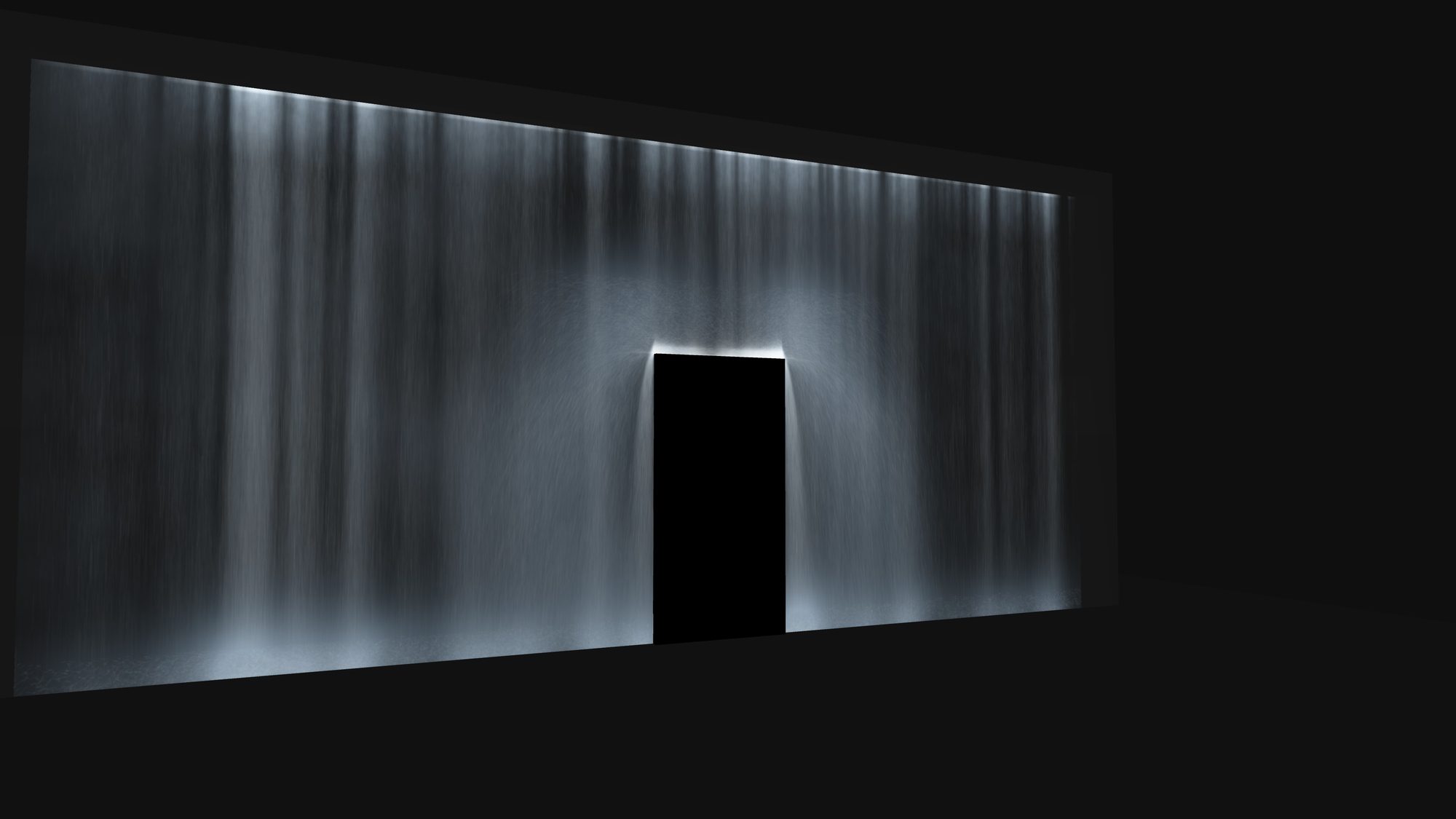

이미지 위 손잡이를 좌우로 끌면, 문을 뺐을 때와 비교할 수 있습니다. 문이 없으면 그 자리는 검게 비어 보입니다.
워프 보정

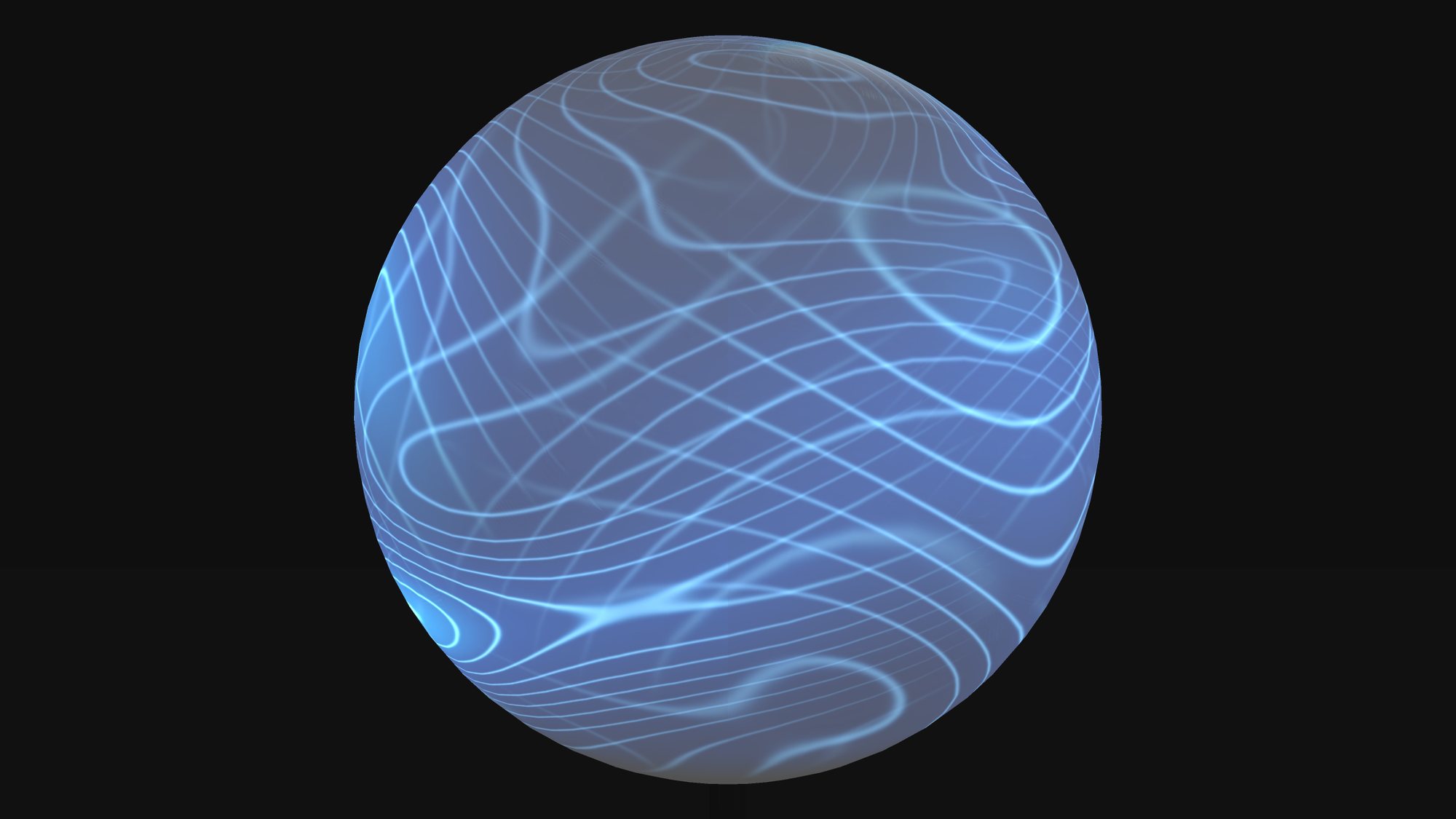

구처럼 굽은 면에 그대로 쏘면 프로젝터마다 영상이 제각각 맺힙니다. 겹친 곳에서는 같은 무늬가 여러 겹으로 어긋나 보입니다.

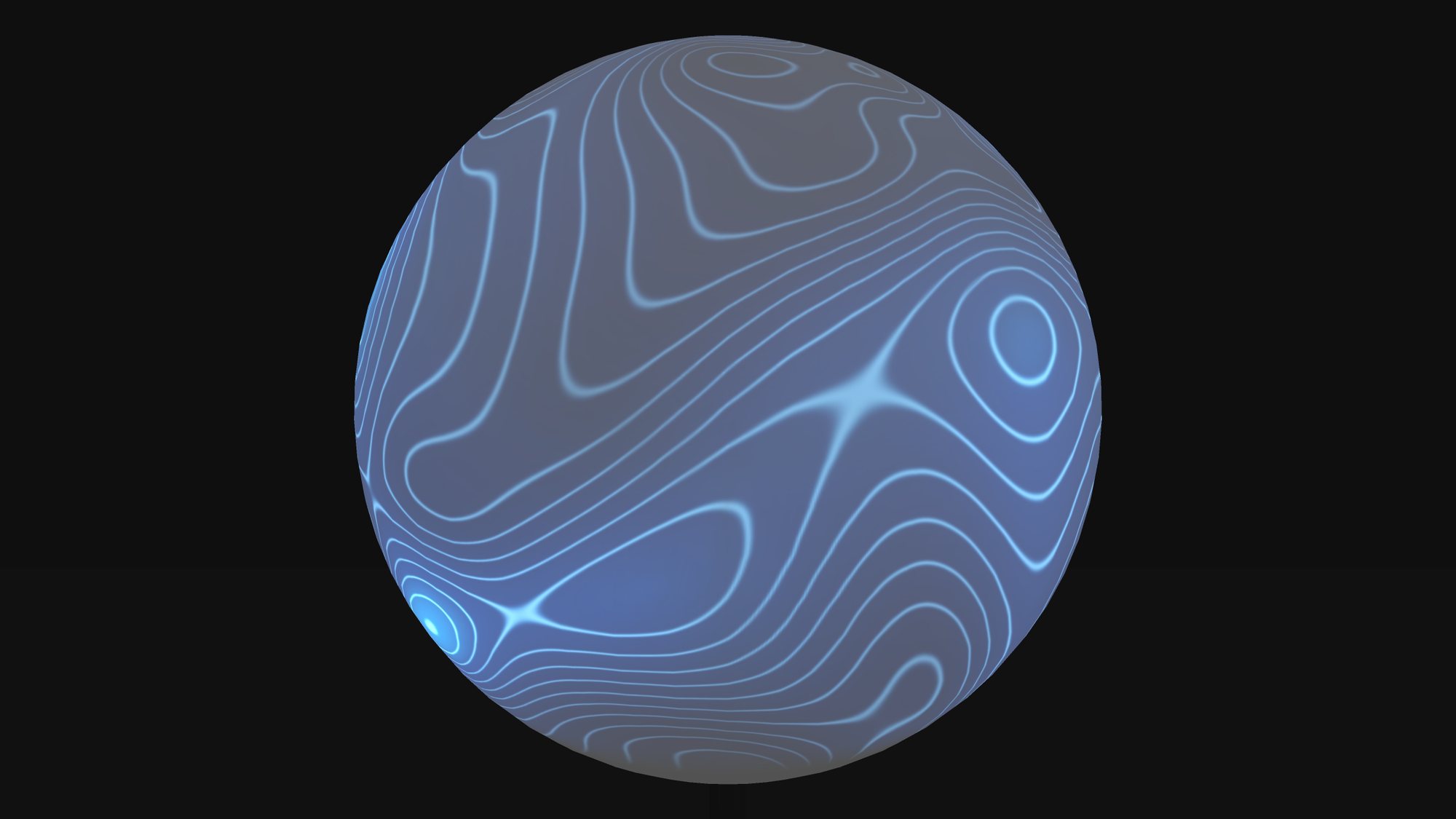

Show Simulator는 프로젝터마다 화면을 구 표면에 맞게 휘어, 8대의 영상이 같은 자리에 정확히 겹치도록 맞춥니다. 그 결과 하나의 360° 영상이 됩니다.
시뮬레이션 화면 · 지름 3 m 구 · 프로젝터 8대 · 보정 전은 워프 없이 원본 그대로 투사 · 같은 카메라

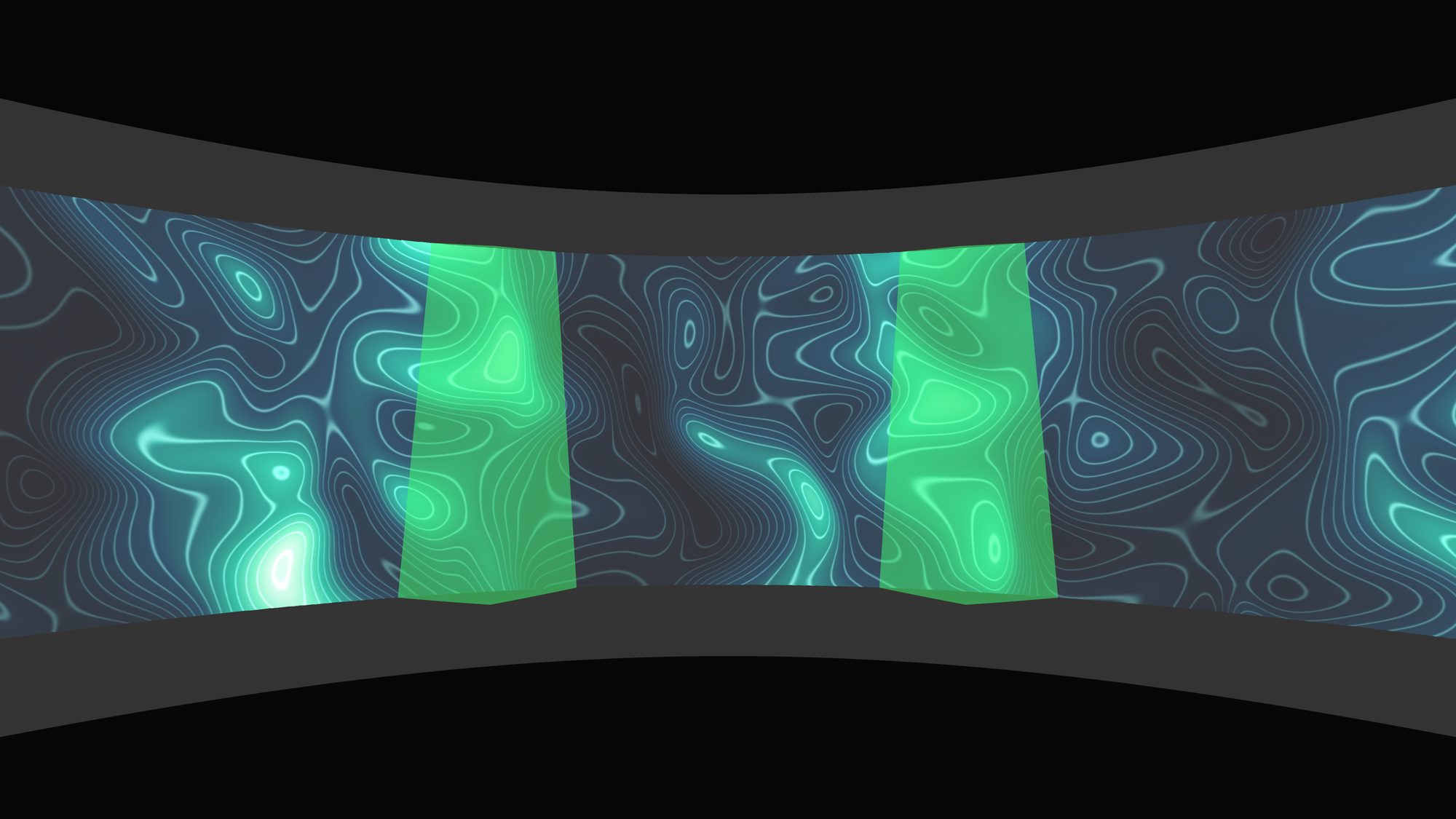

자동 블렌딩

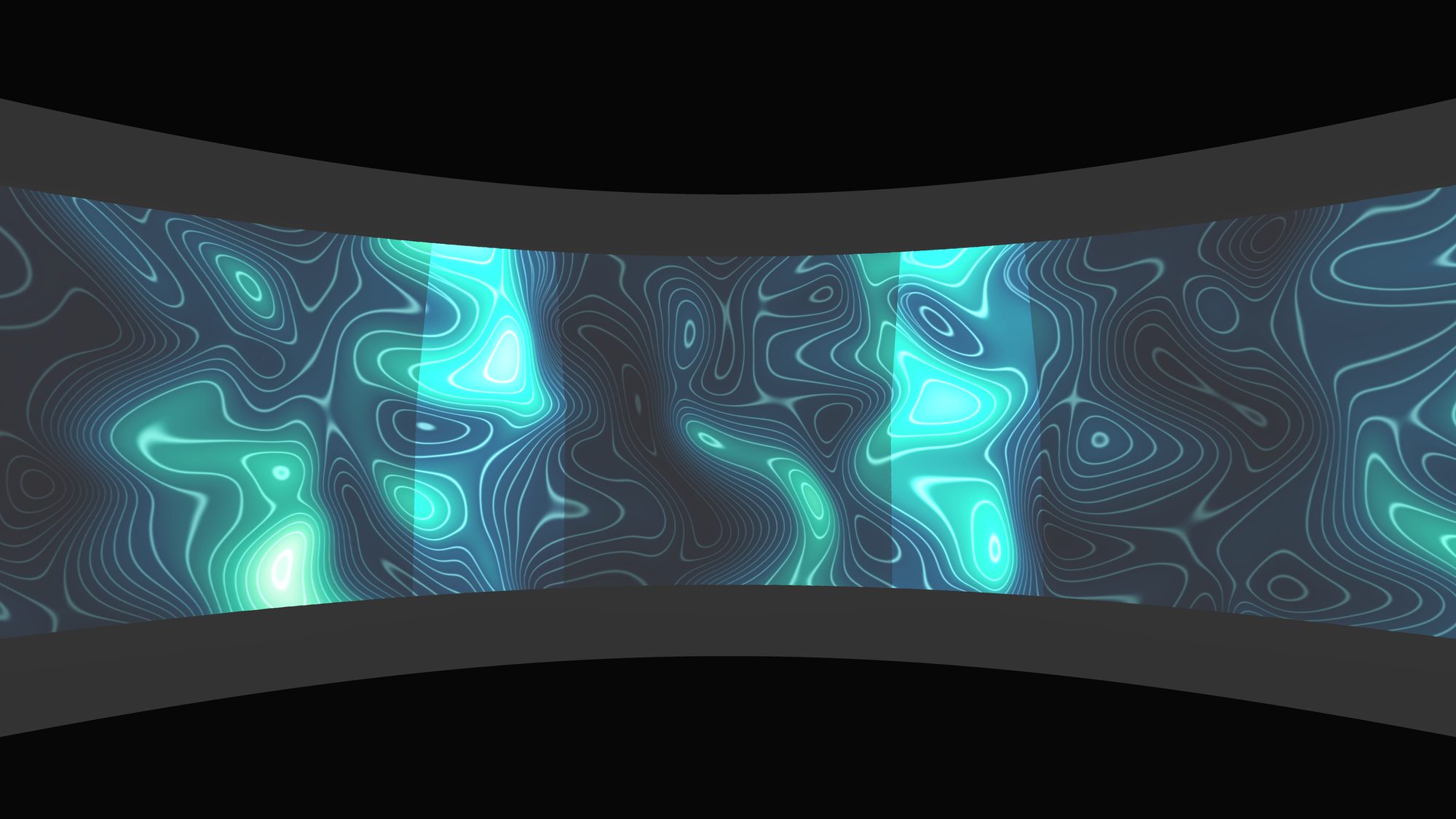

프로젝터 두 대가 겹치면 그 부분만 두 배로 밝아져 띠가 생깁니다.

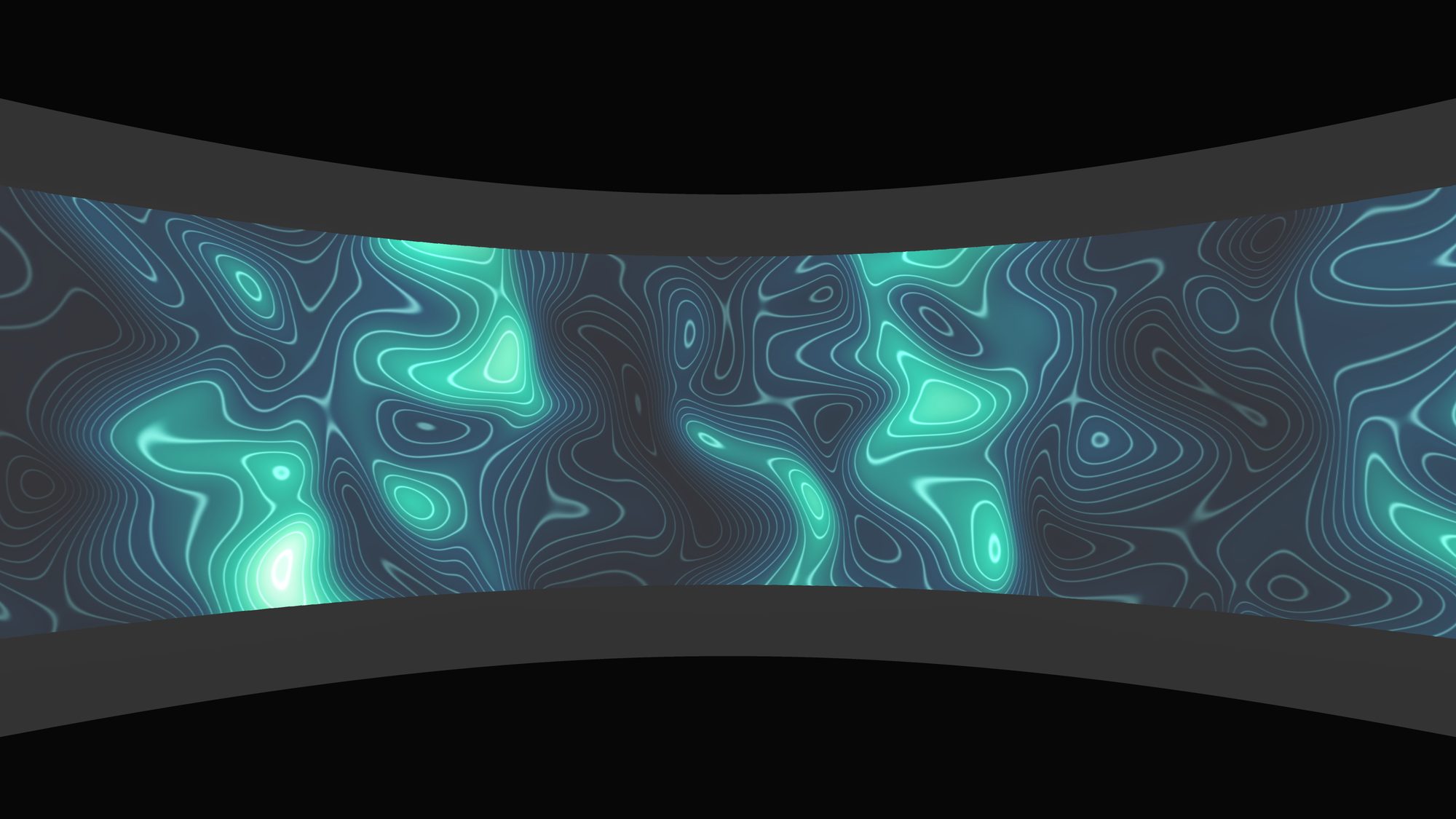

Show Simulator는 겹친 부분의 밝기를 자동으로 줄여, 여러 대가 한 장의 화면처럼 보이게 합니다. 평면, 곡면, 구 모두 됩니다.
시뮬레이션 화면 · 오목 곡면 벽 · 프로젝터 3대 · 세 장 모두 같은 카메라
다양한 공간

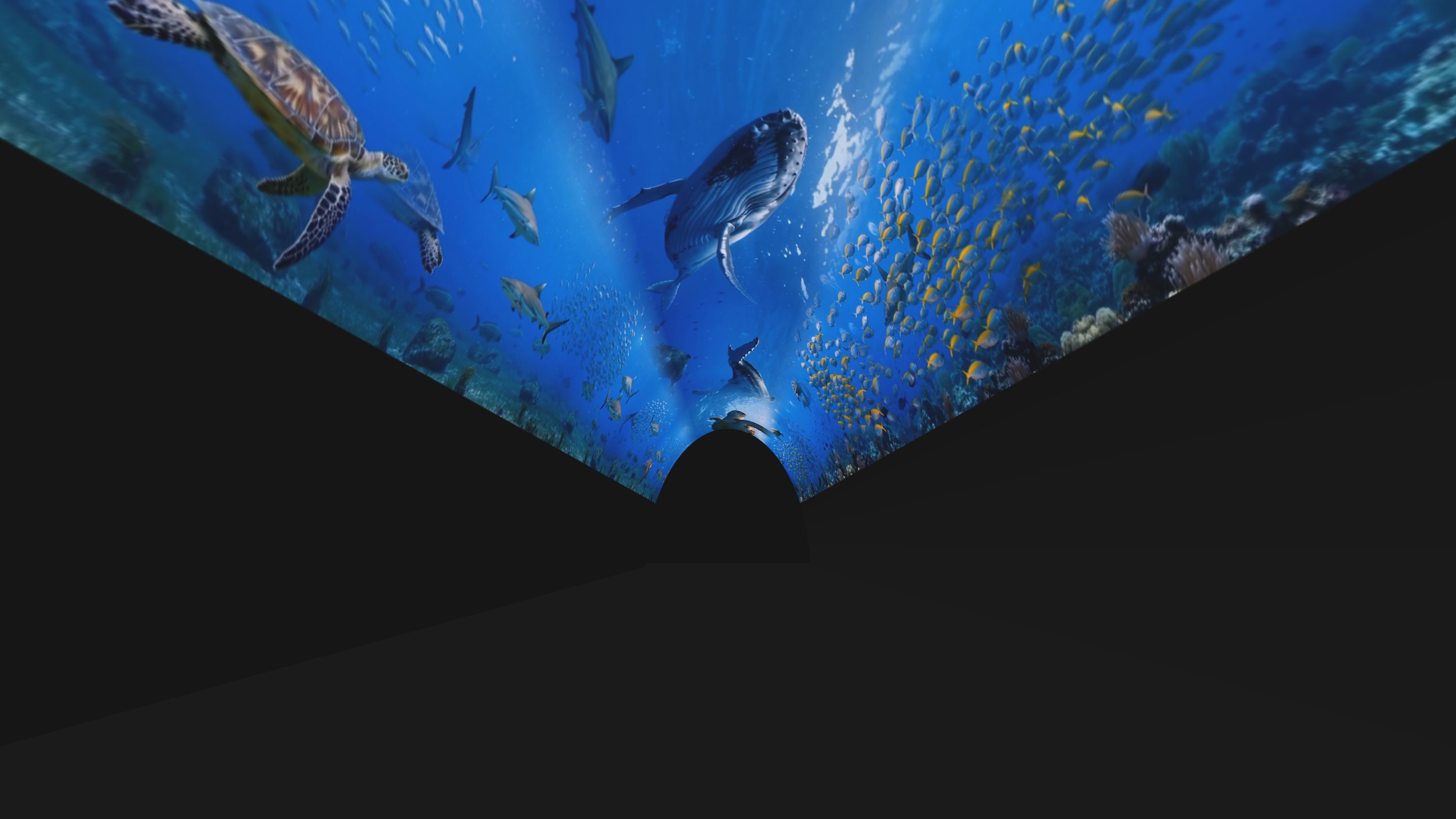

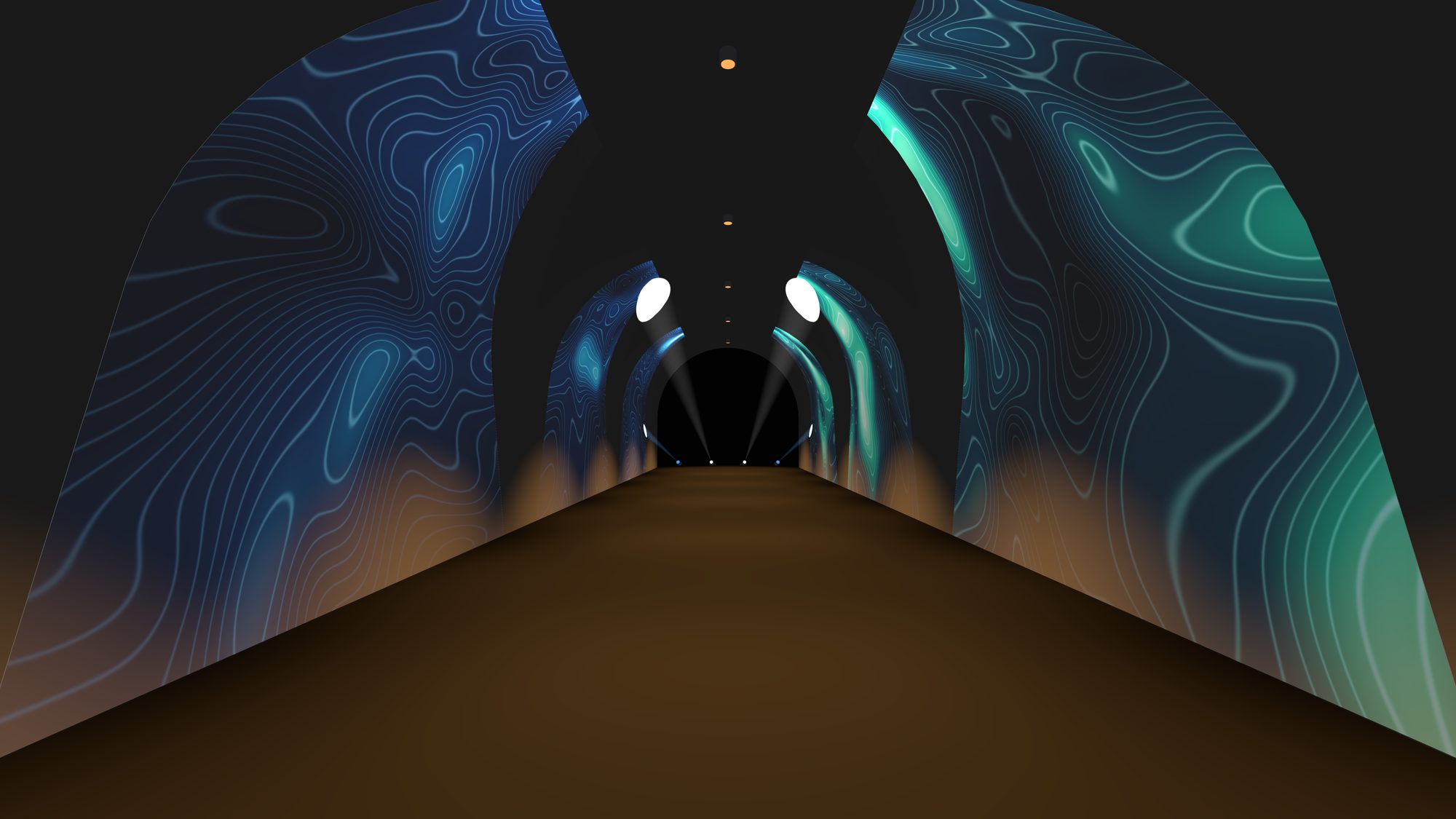

지하 터널 · 프로젝터 6 · 조명 10
영상 한 장을 아치형 벽과 천장에 끊김 없이 이어서 투사합니다.

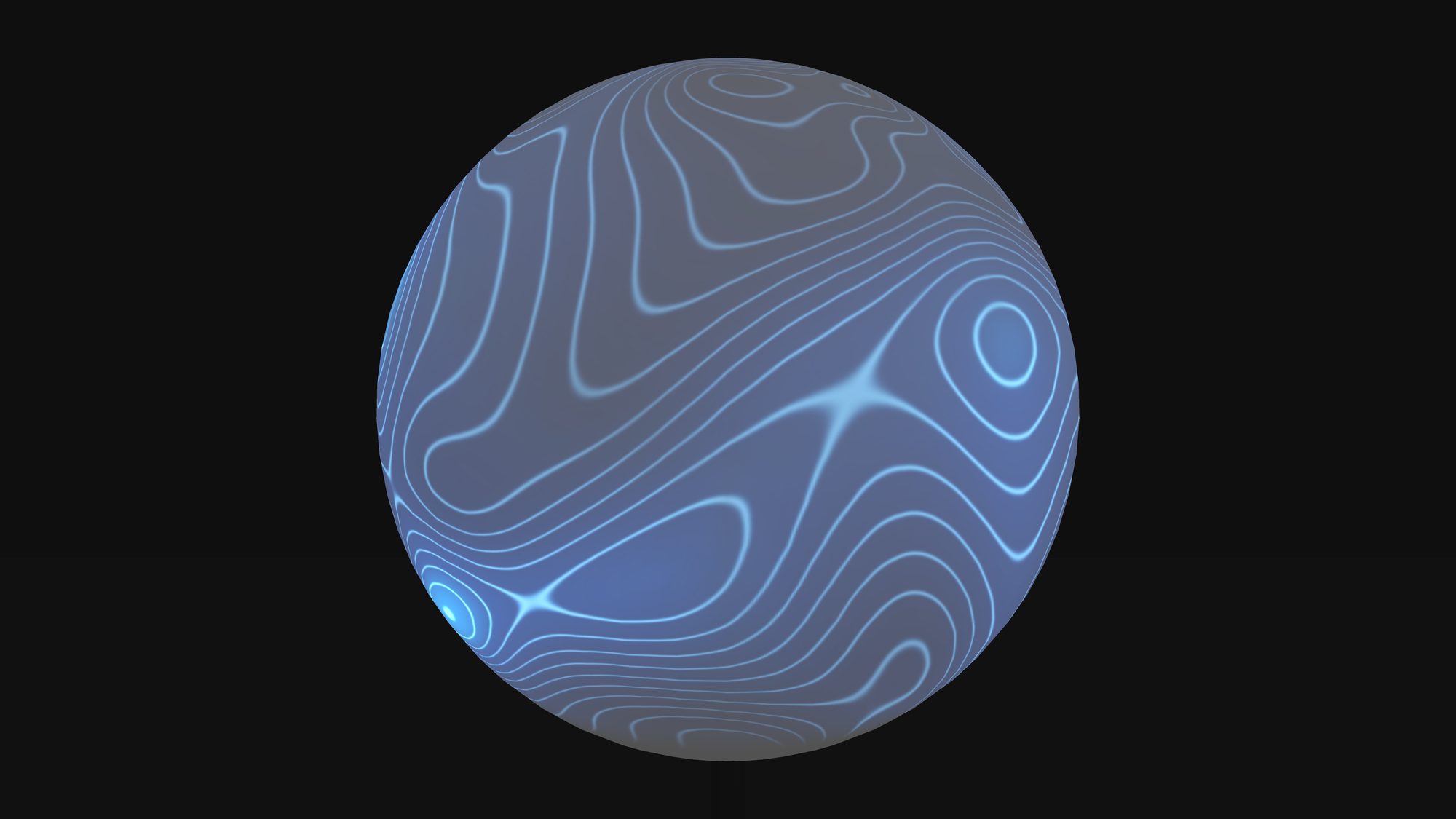

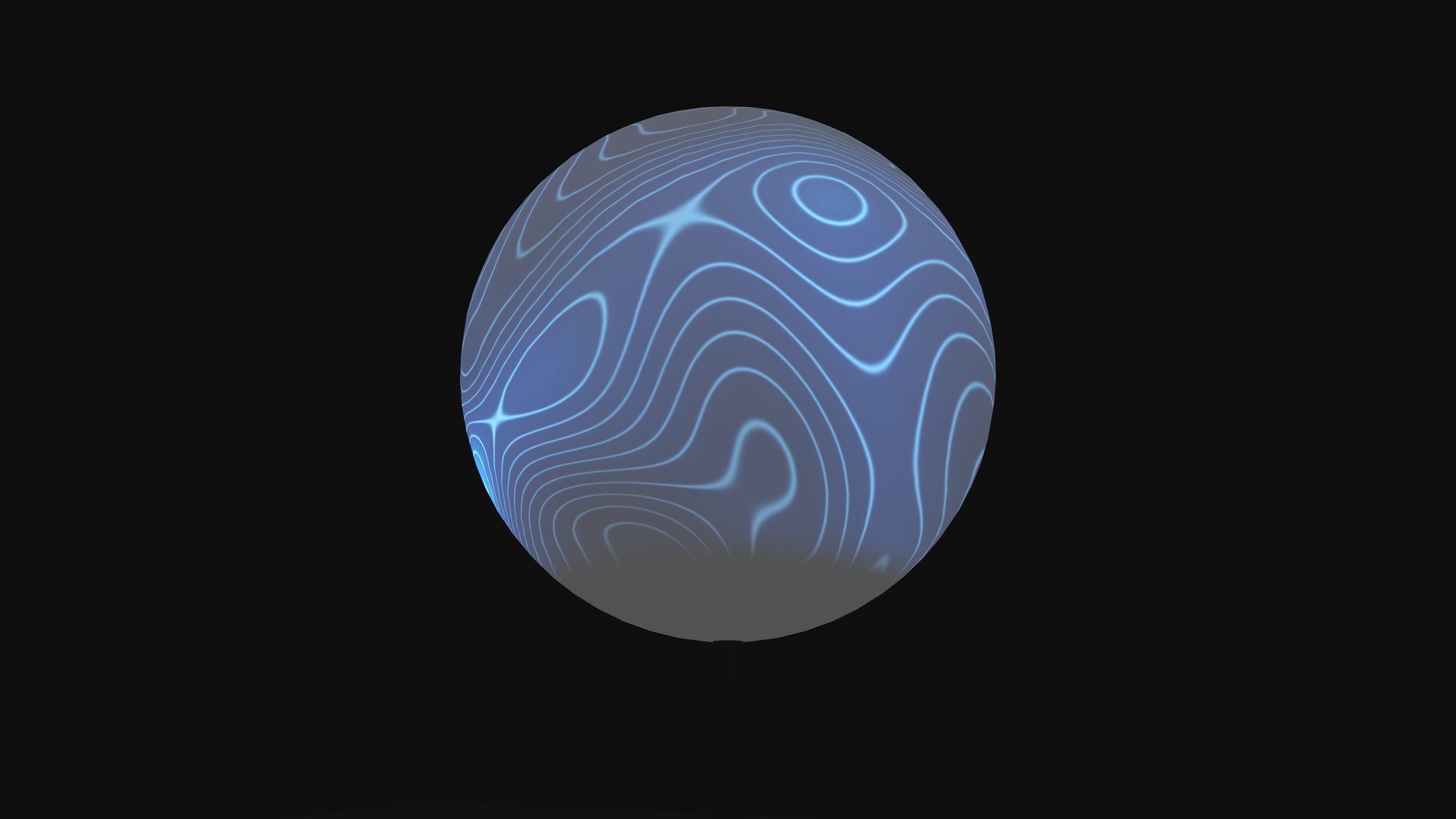

구 지름 3 m · 프로젝터 8
8대로 구 전체를 감싸 이음매 없이 투사합니다.

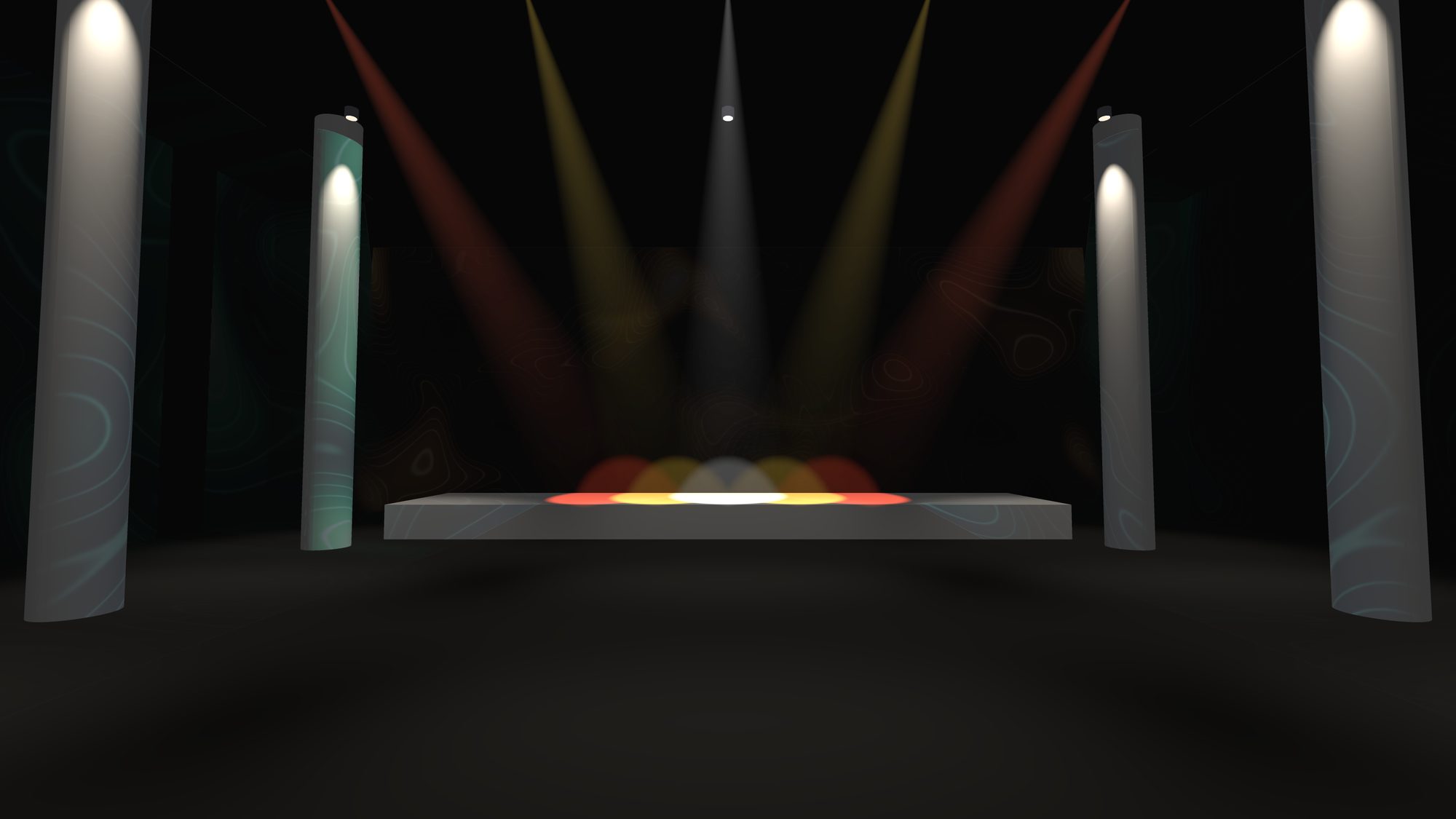

전시홀 · 프로젝터 4 · 조명 15
조명의 색·각도·그림자를 영상과 함께 확인합니다.

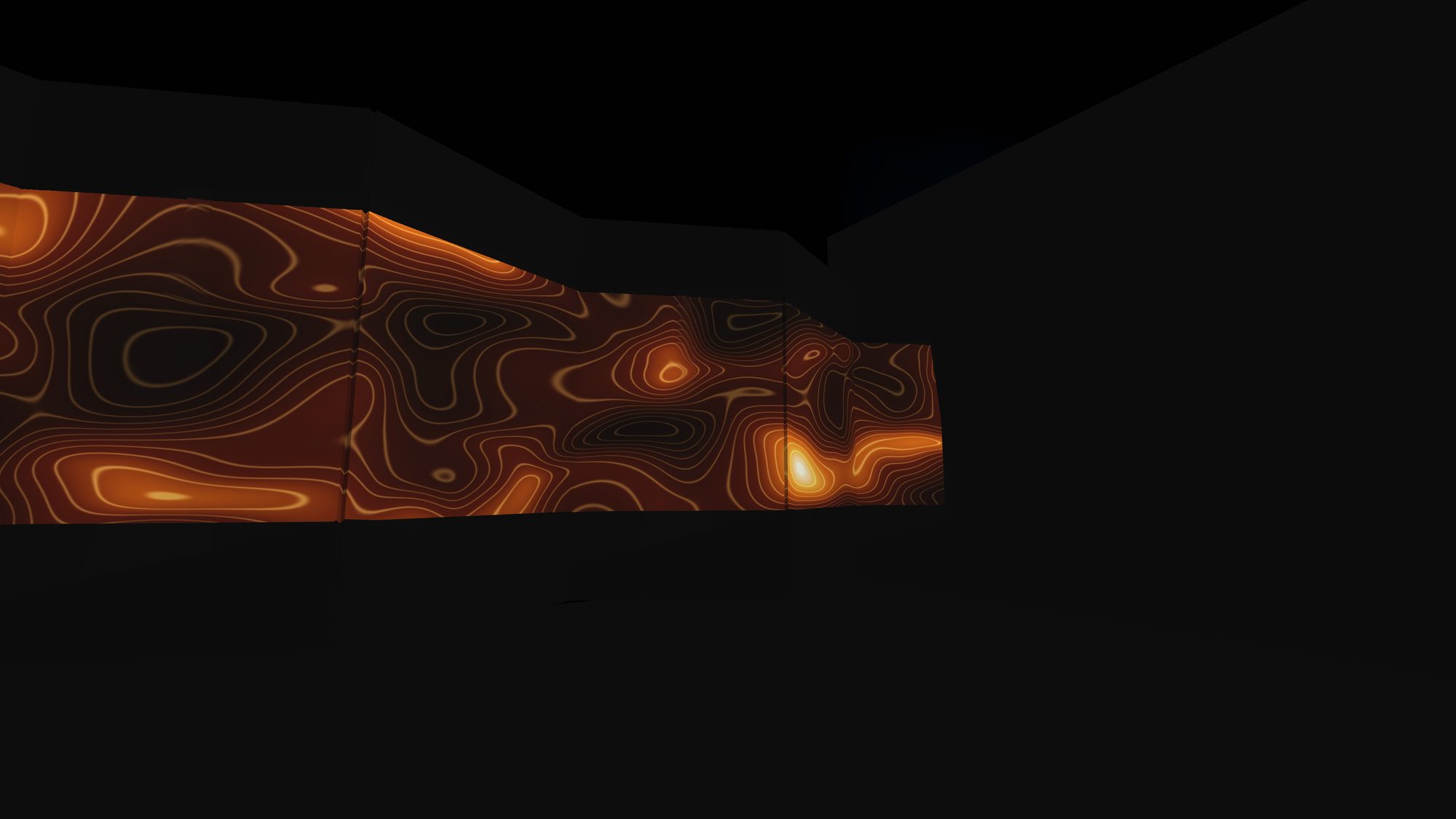

복합 미디어홀 · 지그재그 벽
각도가 다른 여러 면을 하나의 화면처럼 이어서 씁니다.

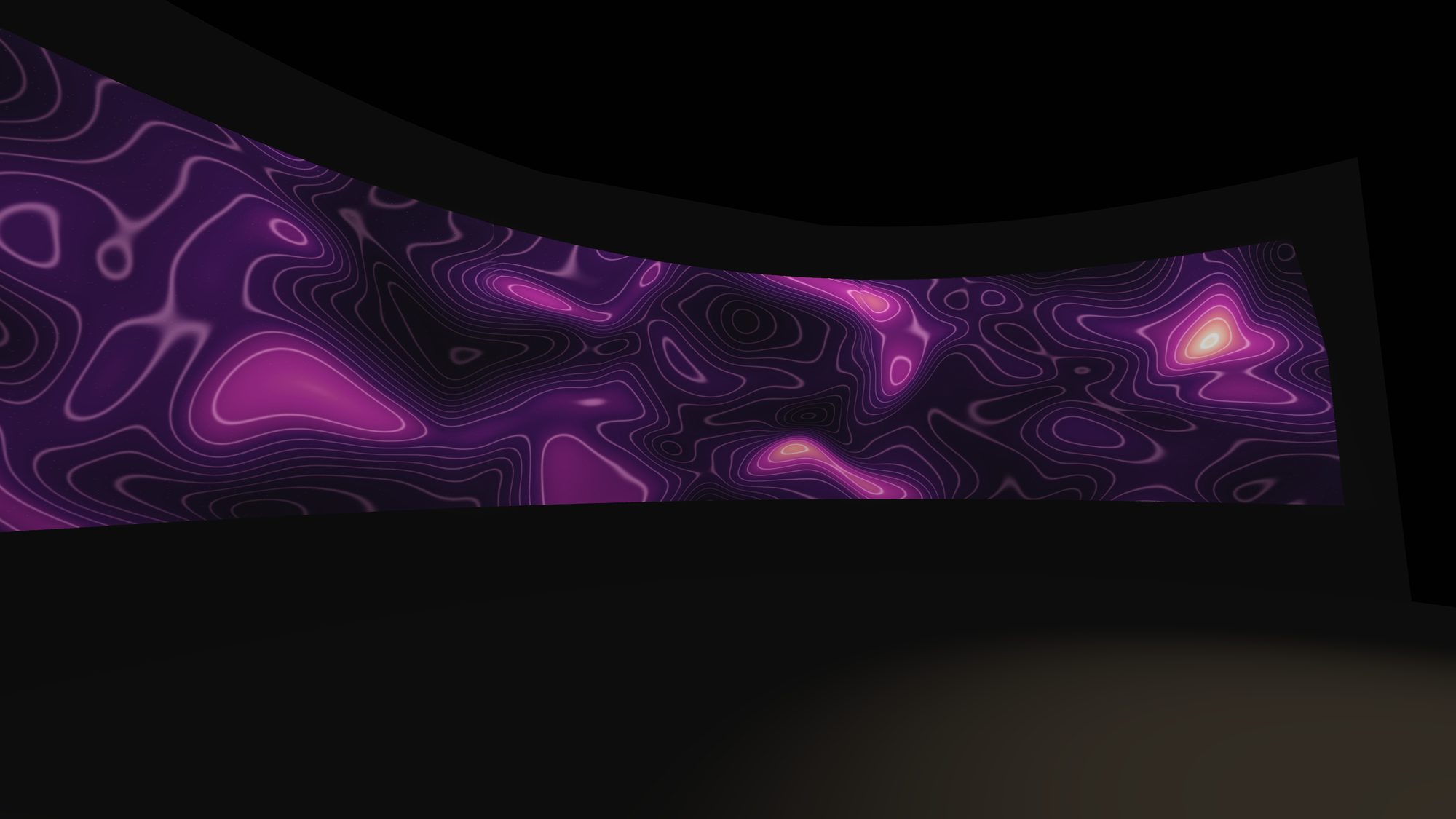

복합 미디어홀 · 곡면 벽
휜 벽에서도 영상이 찌그러지지 않게 맞춥니다.

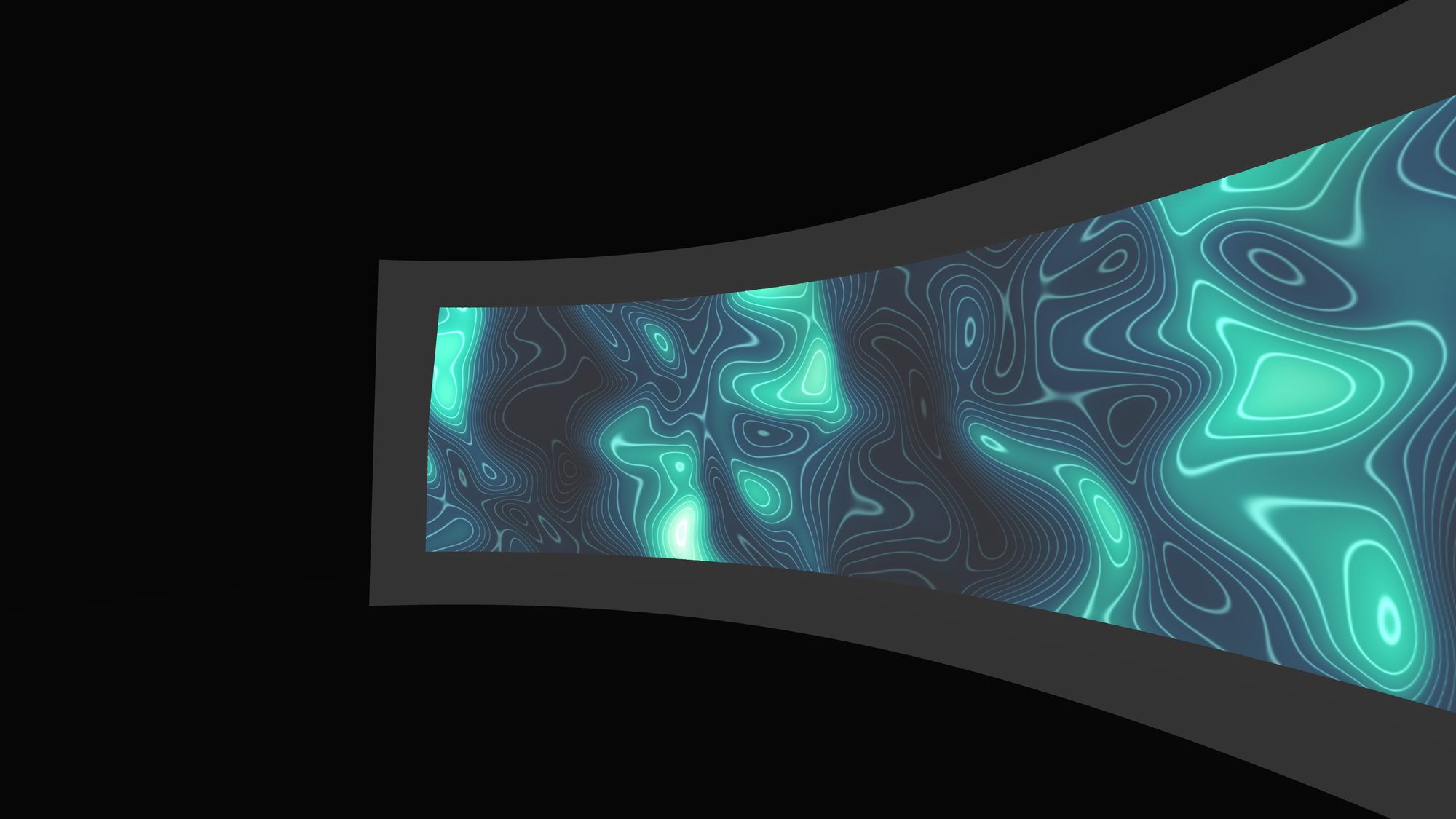

오목 곡면 벽 · 프로젝터 3
3대로 만든 파노라마를 관람객 위치에서 확인합니다.

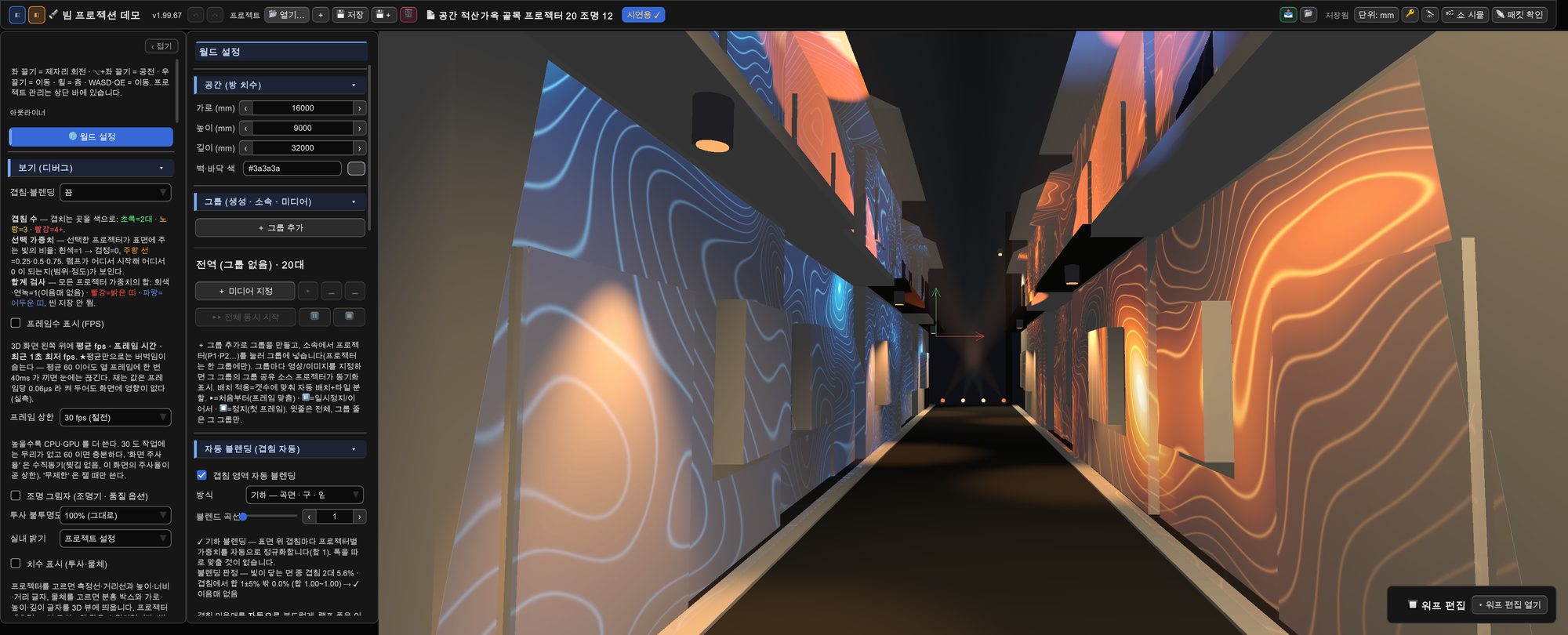

설계 화면

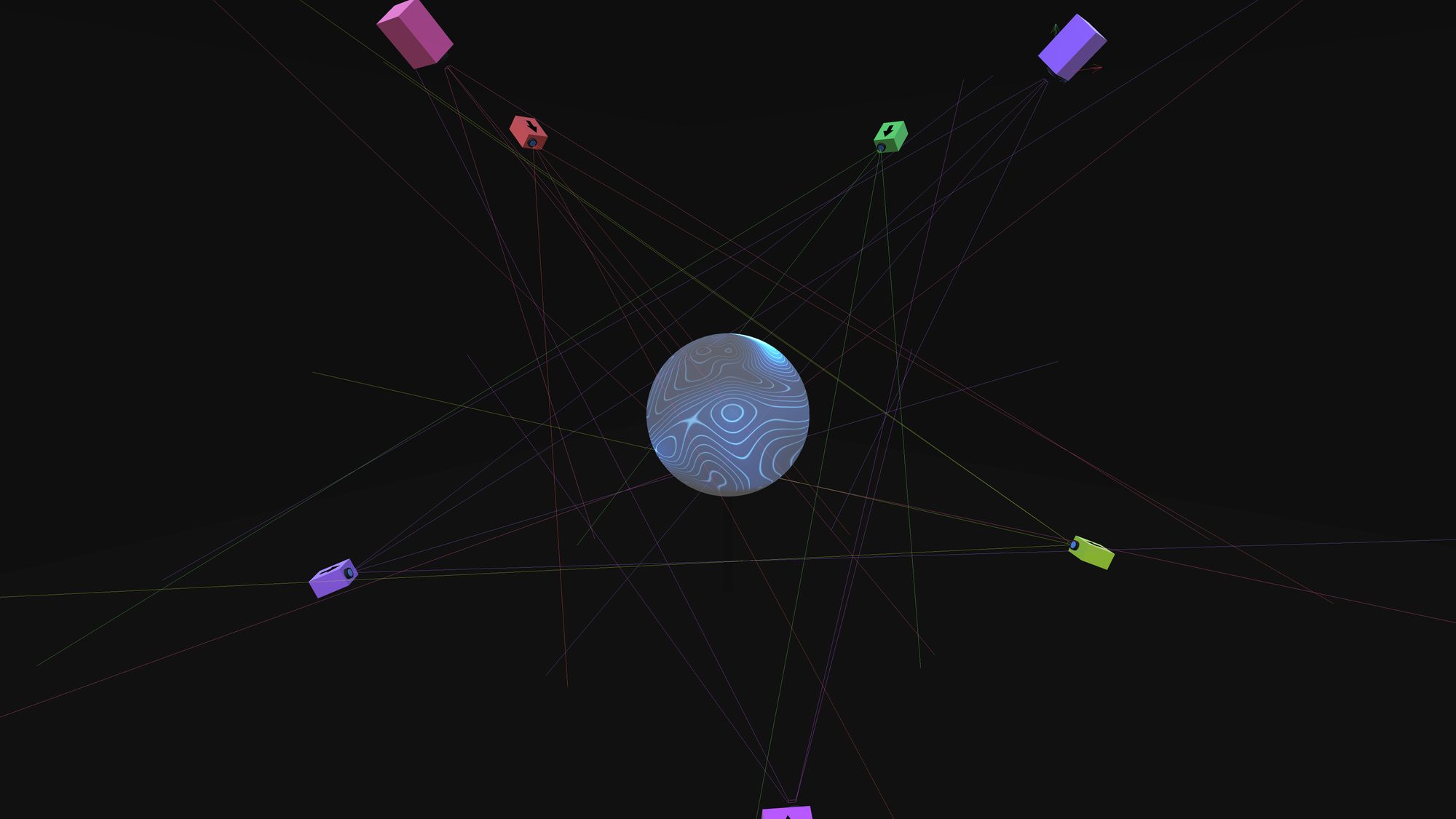

프로젝터마다 빛이 나가는 방향을 선으로 보여 주고, 투사 너비·높이·거리를 치수로 표시합니다. 같은 화면을 보며 대수와 위치를 정할 수 있습니다.
물체를 켜고 끄거나 그룹으로 묶어, 연출안을 여러 개 저장해 둘 수 있습니다.
기능
웹 브라우저판과 macOS 설치판을 함께 제공합니다. 일부 기능은 한쪽 판에서만 쓸 수 있습니다. 영상(MP4)·MPCDI·PFM 출력은 웹판, 조명기 빛과 DMX 연동·쇼 재생·신호 수신 확인·물체별 마스크는 설치판에 있습니다. 자동 보정은 3D 장면을 기준으로 계산하며, 현장의 미세한 차이는 워프 편집기로 맞춥니다.
특장점
프로젝터 위치·대수·겹침을 설치 전에 확인합니다. 가려지는 곳도 미리 보입니다.
보정과 블렌딩을 미리 끝낸 파일을 가져갑니다. 프로젝터별 영상은 일반 미디어 플레이어로도 재생됩니다.
공간 정보만으로 보정값을 만듭니다. 별도 장비를 사지 않고 결과를 확인할 수 있습니다.
같은 프로젝트를 웹과 맥 앱에서 열 수 있고, 두 결과가 같은지 147건의 자동 시험으로 확인합니다.
활용처

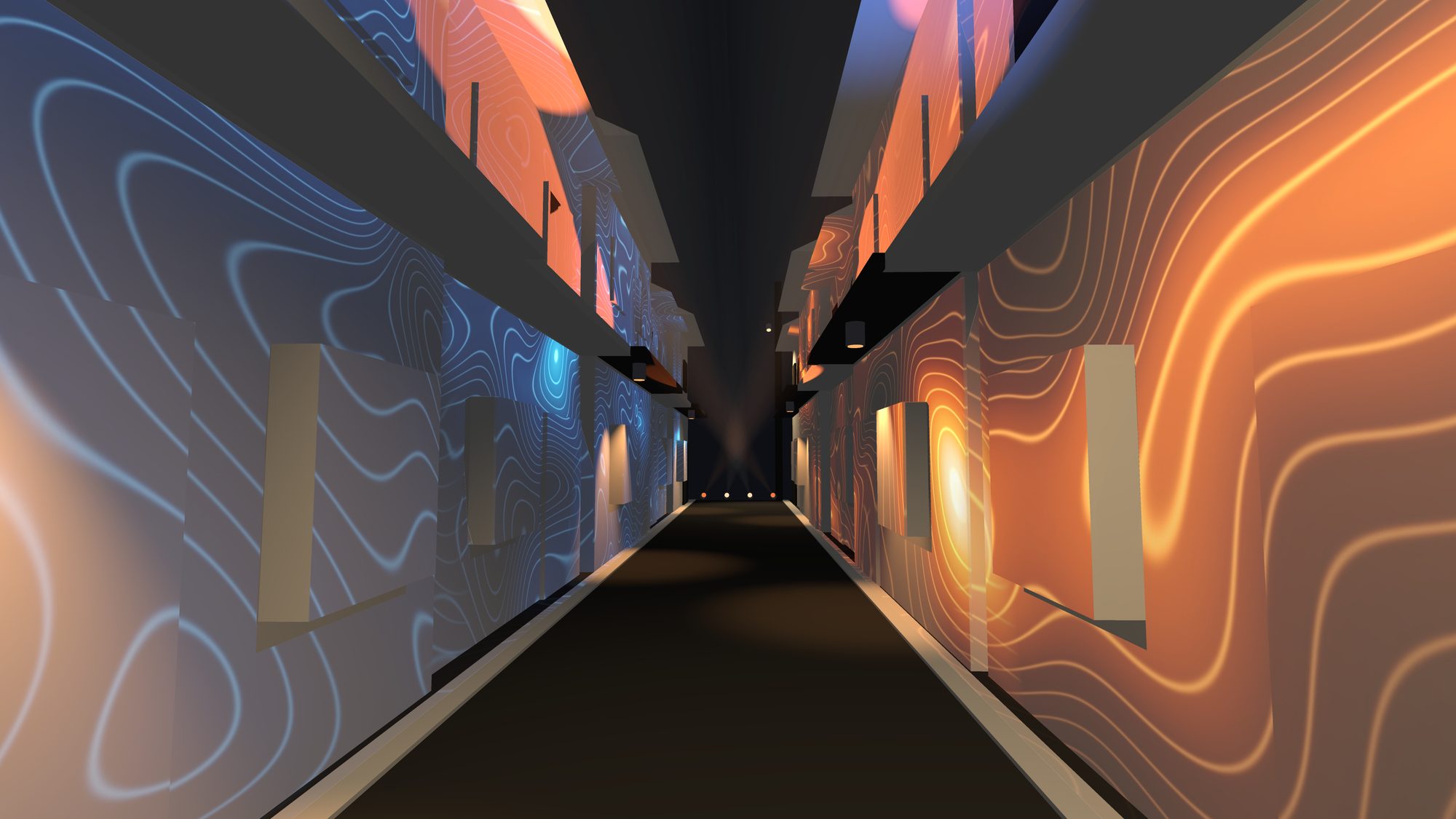

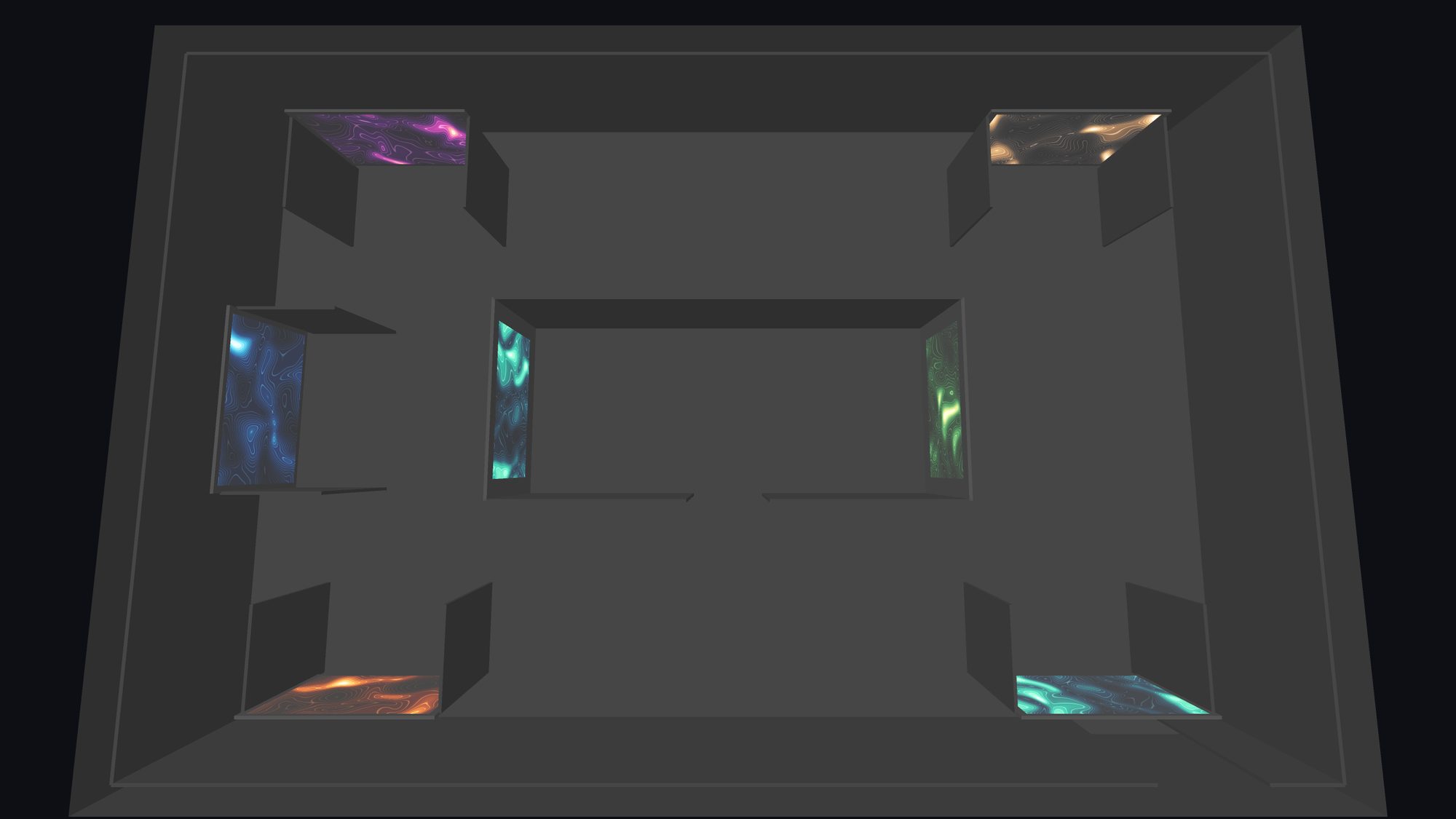

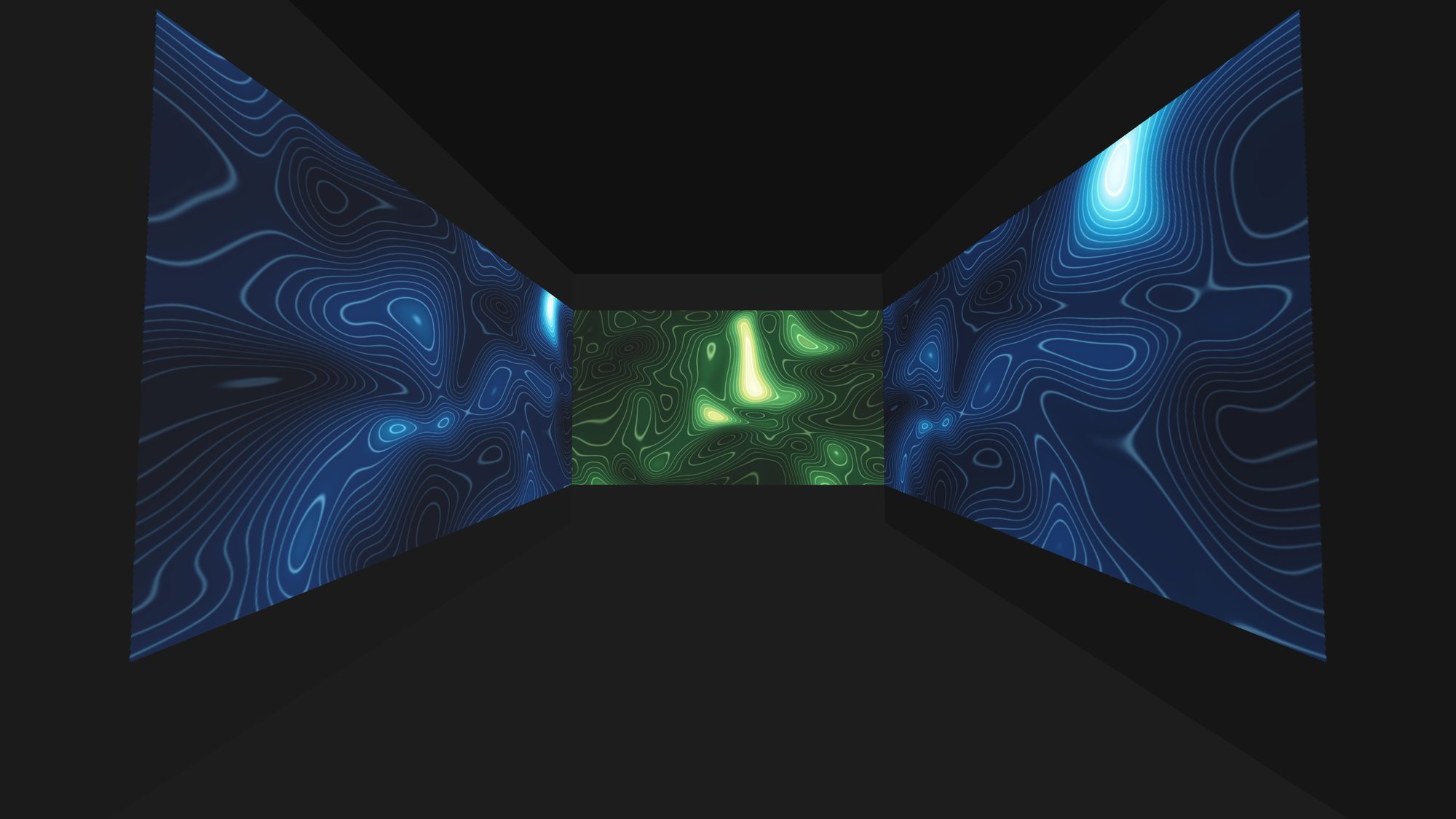

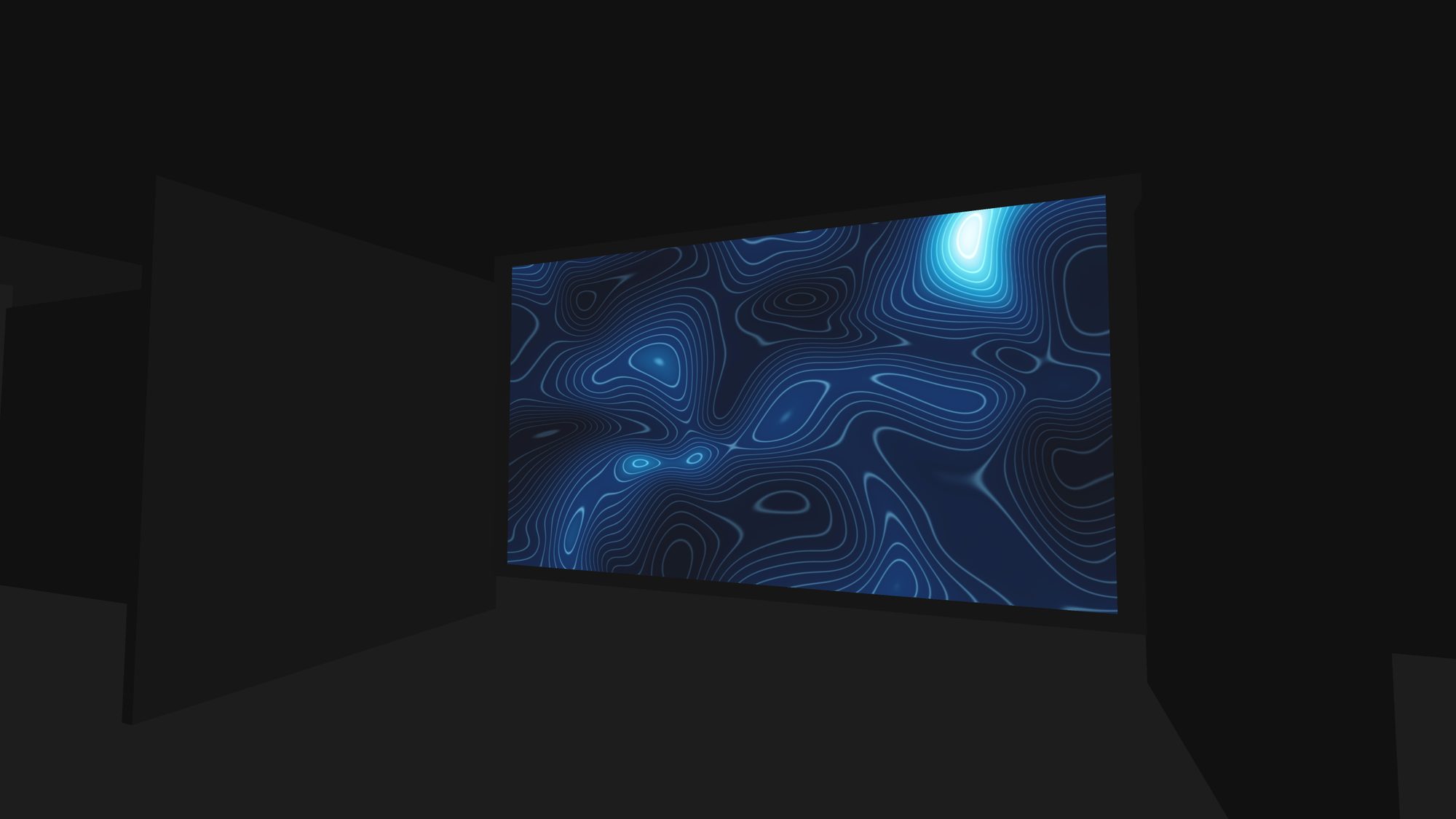

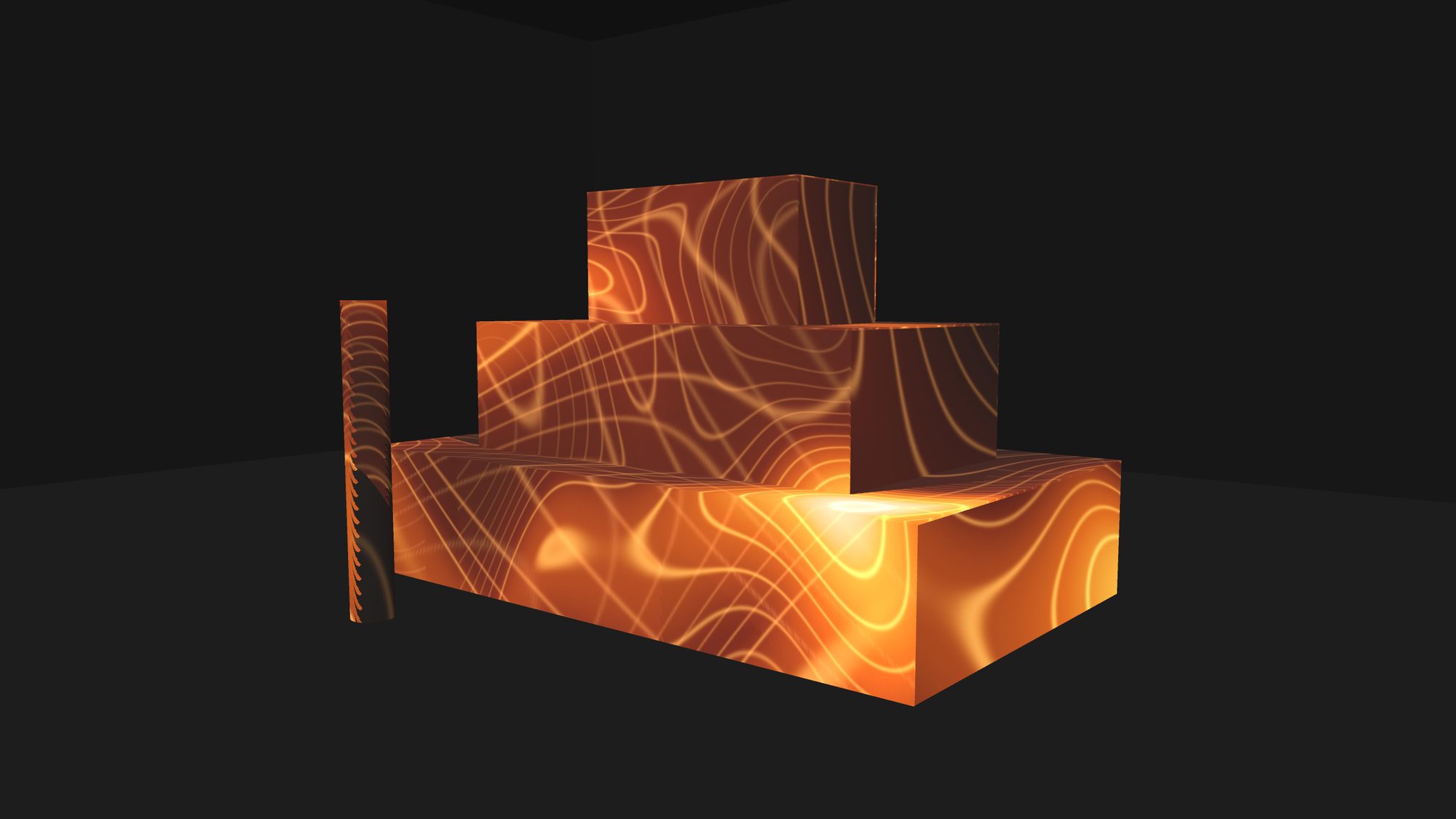

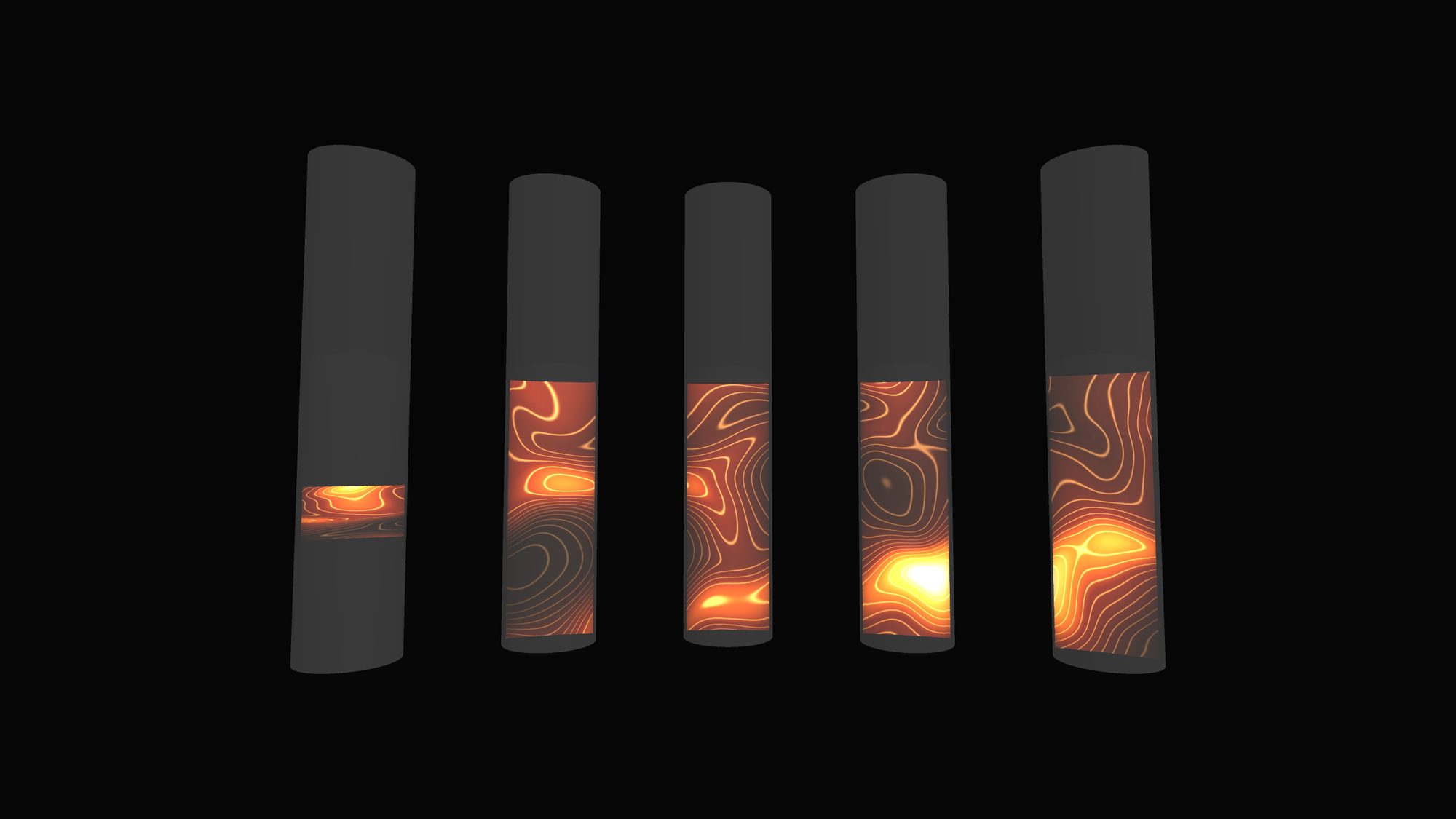

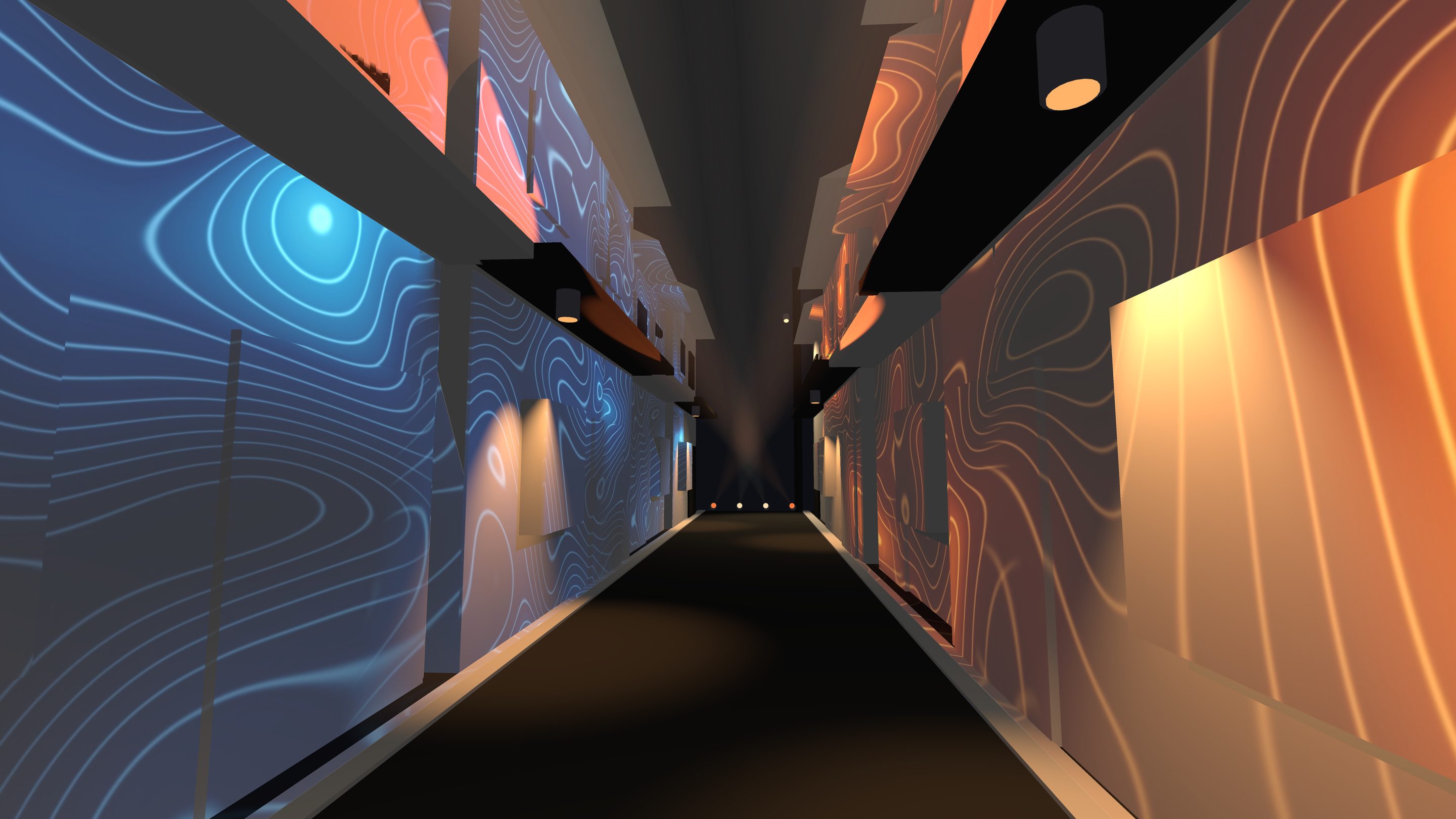

샘플 공간
모두 Show Simulator 프로젝트로 저장된 공간입니다. 투사 콘텐츠는 시연용입니다.
